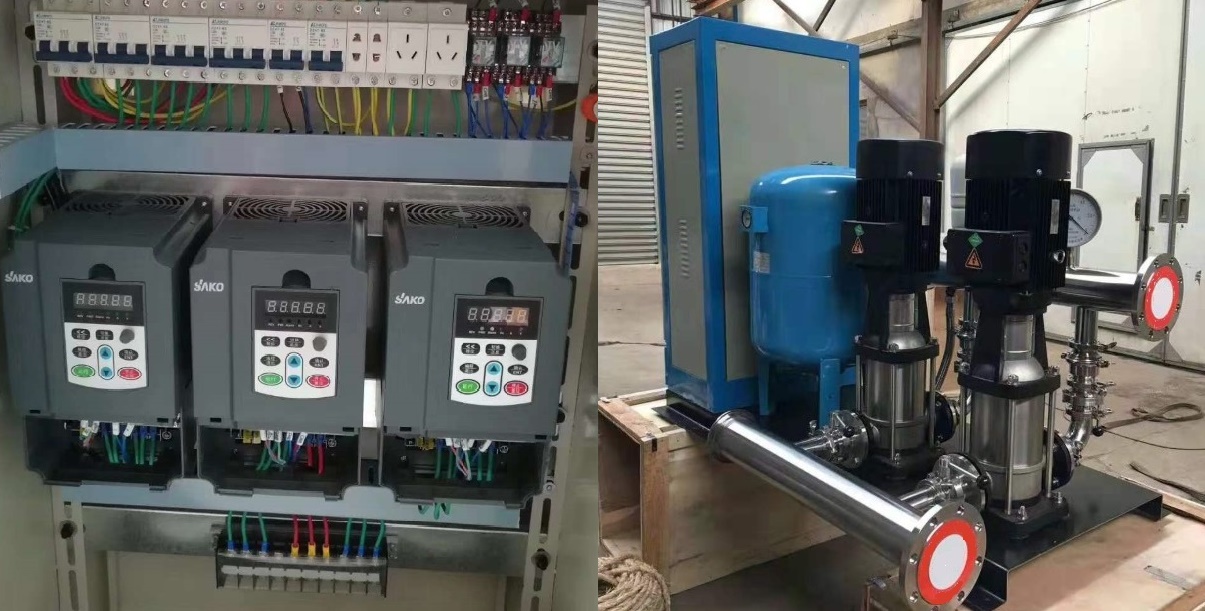

恒壓供水系統概念
每臺水泵都配一臺變頻器（Variable-frequency Drive，以下簡稱VFD），通過CAN聯網連接，通過通訊控制恒壓供水、水泵旋轉等功能。
工作邏輯:系統運行。首先，通過VFD驅動一臺水泵運行。如果可以滿足用水量(反饋壓力等于設定壓力)，則其他水泵處于備用狀態。此時可以通過VFD設置旋轉時間來控制旋轉。
當用水量增加時，第二個VFD將驅動第二個水泵運行；如果不能滿足用水需求，將開始第三次操作。以此類推，該系統最多可以連接6個單元。
當用水量減少時，水泵逐漸休眠待機，只有少數水泵運行。如果系統不再用水，所有水泵都處于休眠狀態。

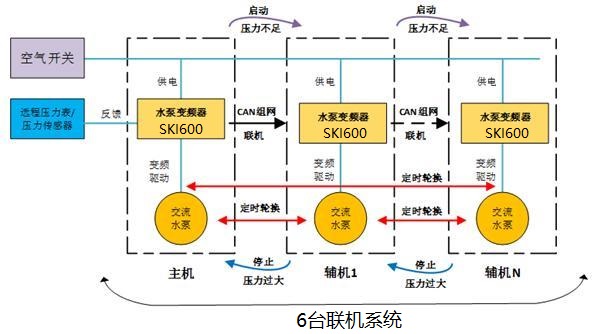

在線系統中，任何一臺機器出現故障，故障的機器都會自動被踢出系統，完好的機器繼續運行。三科SKI變頻系統圖如下:
適用場合
系統所有泵均采用軟啟動功能，對電網、管網沖擊較小，恒壓精度高。適用于如高檔小區、商業用水、農業灌溉、工業生產等各種用水場合。是現在主流的供水應用方案。
方案設計
采用3臺4kW泵作為箱體設計。

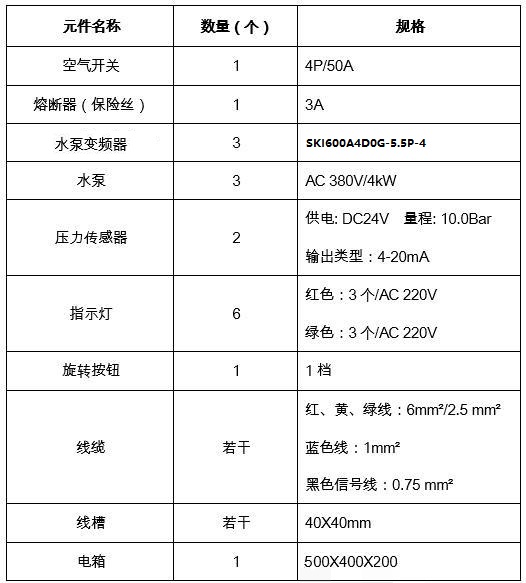

01電氣部件清單。

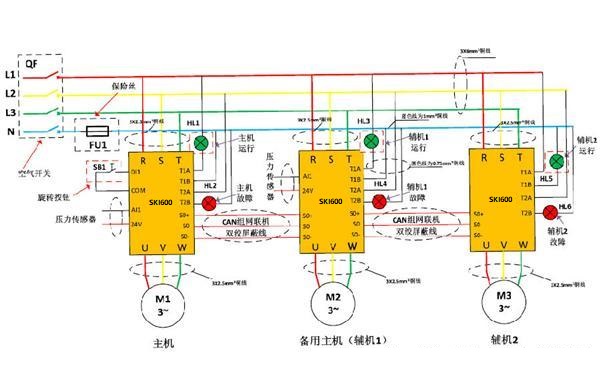

02電氣原理圖。

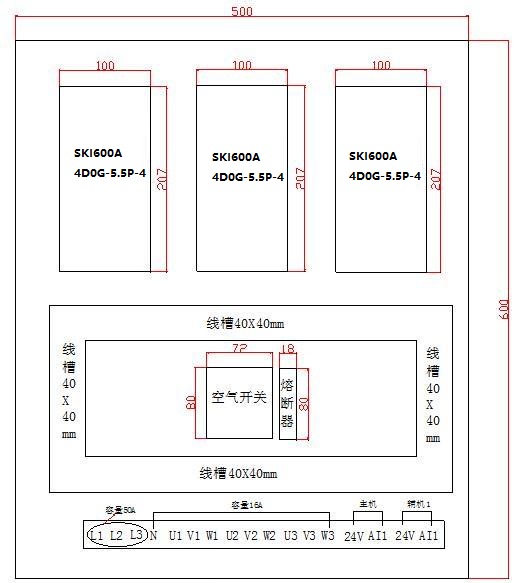

03電氣布局。

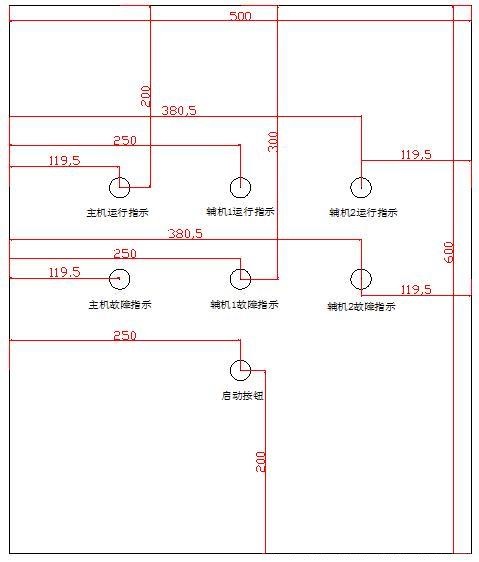

盒子布局圖
方案特征
1.通訊連接:根據用水量增減水泵，定時轉動水泵平衡工作時間。
2.備用主機功能:當主機出現故障時，可自動切換運行，保證正常供水。
3.指示燈顯示:指示燈與繼電器端子連接，可直觀觀察各水泵變頻器的工作狀態。
