一、變頻柜概述
1、三科18.5KW變頻柜特點：
（1）可視控制界面，操作簡單；
（2）變頻器運行時，有運行電流、電壓、風機轉速等顯示功能；
（3）點動式開機或停機，電位器旋扭式調節風量；
（4）同一臺風機內的兩臺電機可設置在變頻器功能內，設置延時先后啟動；在啟動后，可同步調節風機轉速；
（5）兩臺變頻柜完全獨立，可任意選擇一臺工作；
（6）有485通訊端口；
（7）保護功能：變頻器常用保護功能，保護風機不被損環。
二、18.5KW變頻控制柜操作說明
◆啟動步驟：
打開控制柜門，檢查電源主回路上的接線端子是否有松動，無異常后，推上空氣開關，給變頻控制柜送電。
變頻器顯示界面上，顯示正常后，旋轉電位器，調到所需頻率。
然后，按下啟動按鈕（綠色SB1），左側的綠色指示燈點亮（HL1），同時風機也運行。
變頻器在運行狀態中，風機速度可用電位器隨時調節。
◆停機步驟：按下停止按鈕，就完成了風機停止運轉，同時右側的紅色指示保持點亮狀態（HL2）。
四、變頻控制柜方案
◆煤礦主井通風系統
由兩臺主風機組成（一用一備）確保通風系統的正常，每臺主風機由兩臺軸流風機組成（對旋風機）。
每臺主風機由兩臺18.5KW的軸流風機組成（用兩臺變頻器分別控制），每次啟動一臺（延時5-10秒）啟動另外一臺風機。
每臺主風機采用兩臺SKI600的變頻器進行控制。
每臺控制柜內部都裝有兩臺SKI600的變頻器，對一臺主風機的兩臺軸流電機進行控制（共兩臺控制柜一用一備）。
在啟動或運行過程中不論哪一臺主風機或變頻控制裝置出現故障時，都能手動切換到備用的變頻控制裝置，啟動備用機組運行，確保通風系統的正常運行。

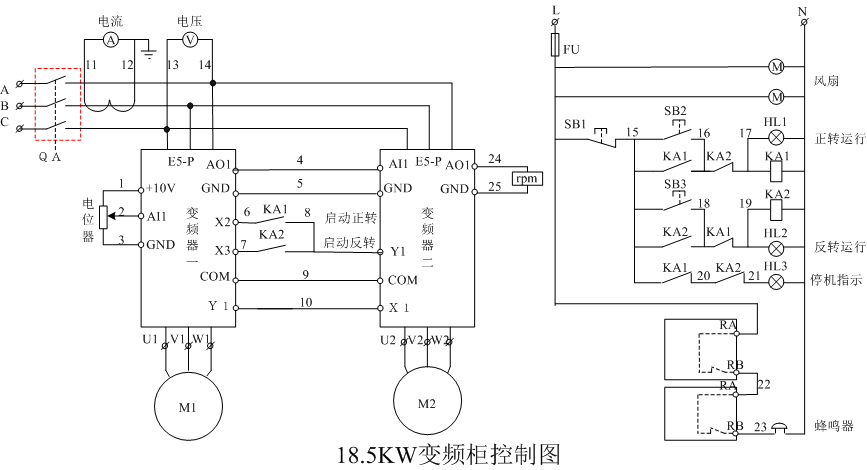

五、控制原理圖
上述變頻柜應用資料由杭州三科變頻器工程部提供
