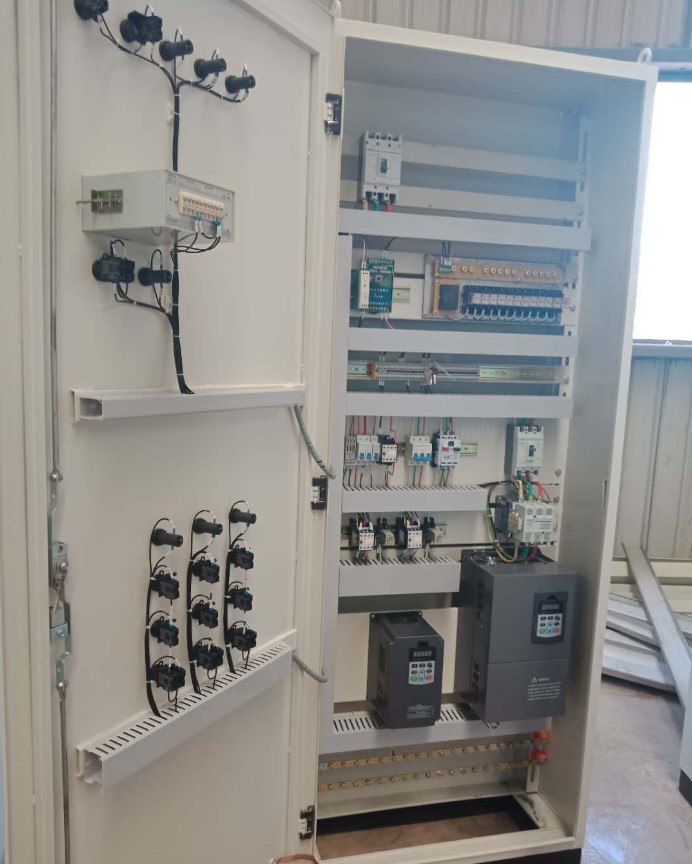

礦山變頻器是一種應用變頻技術和微電子技術，通過改變電機工作頻率的方式來對交流電動機進行控制的電力控制裝置。該轉換器主要由整流、濾波、逆變、制動器、傳動裝置、微處理器等檢測裝置組成。為了實現改變電源電壓的目的，可根據電機的實際需要，提供所需的電源電壓，從而達到節能、調速的目的。
隨著礦山機械化水平的提高，安全運行是一個非常重要的問題，礦用變頻器是礦用電氣系統的重要設備，其功能非常重要。礦用變頻器的節能性能主要是在風機、變速器、礦用車輛、提升機、采礦等設備的應用中，為了保證生產的可靠性，各種生產機械在設計和分配電力驅動時都有一定的剩余。當電機在滿負荷運行時，剩余的力矩會增加功耗，造成電能浪費。
2、霍爾電流傳感器的原理

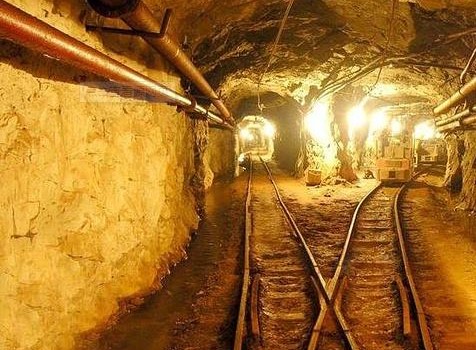

中國礦產資源豐富，尤其是鐵礦、煤礦、磷礦、稀土等礦產。隨著采礦機械化程度的提高，安全作業是重中之重。礦井變頻器作為礦井電氣系統的重要設備，起著至關重要的作用。礦井變頻器的節能主要表現在風機、輸送機、礦車、提升機、采礦等設備的應用上。為了保證生產的可靠性，各種生產機械在設計動力驅動時都會有一定的富余。當電機不能滿負荷運行時，額外的扭矩增加了有功功率的消耗，造成電能的浪費。
3、霍爾電流傳感器的基本要求

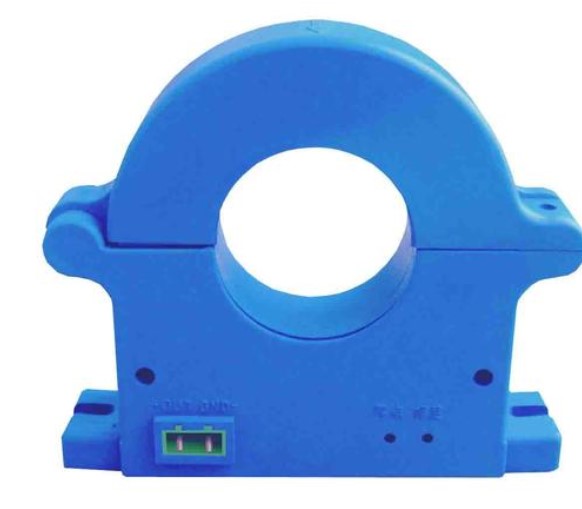

國內做霍爾電流傳感器的廠家眾多，在原理上是沒有區別的，只是在元器件的選擇、，生產工藝，產品生產的過程控制等方面存在差異，我們以礦用變頻器行業中常用的500A的電流傳感器為例，經過中國航天513研究所測試，并通過航天所的認證，基本技術參數如下：
額定測量電流IPN： 500A
測量范圍IP： 0~±800 A
額定測量輸出IM： 100mA
電源電壓(±5%)： ±15V~±18V
轉換比例KN： 1:5000
電流消耗IC： ≤20(@±15V )+ IS mA（輸出測量電流）
精度X： —準確度 XG(@ VPN,TA=+25℃)： ±0.6%
—非線性度εL(@ VPN，TA=+25℃)： <0.1%
—零點偏移電流 IO： ≤±0.15mA(@+25℃)
—零點溫度偏移 IOT： ≤±0. 49mA(@-10℃~+70℃)
—響應時間 tr (@90% of VP max)： ≤1us
—工作頻率 f： DC-100KHz
耐壓Vd： 一次側回路對二次側回路之間耐壓： 6kV/50/60Hz/1min
工作溫度TA： -25?C~+80?C
副邊內阻RS： 60Ω(TA=70℃）
經過測試其響應時間和輸出信號，得出其相關曲線圖，如下
4、在選擇電流傳感器與變頻器時需要注意的問題
1）、選擇傳感器時注意產品的使用環境溫度，工業級的不能滿足基本要求，必須是-40°C——85°C；
2）、對于海拔的要求在3500米以上；
3）、選擇傳感器時量程可以適當的稍大些，留些產品過載的余地，注意，閉環電流傳感器不可以長時間的過載測量；
4）、對于端子的選擇應盡可能的使用鐵路專用的抗震型端子，避免在變頻器運輸途中或者作業情況下無法承受強震而脫落；
5）、不要讓傳感器在潮濕條件下使用，避免產品由于結露、潮濕造成無法正常工作；
6）、由于礦用變頻器本身殼體屬于防爆級別，所以對于電流傳感器要求做到抗震就即可，對于防爆則不要求高
