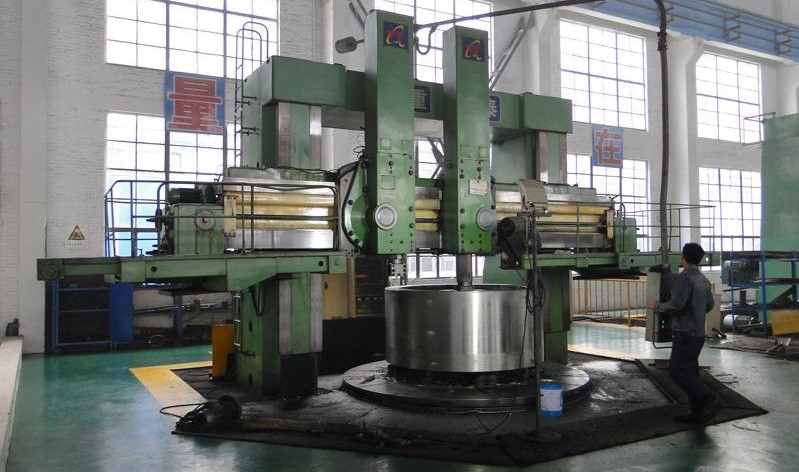

一、大型立式車床說明：
大型立式車床的結構的主要特點是它的主軸處于垂直位置，這樣能夠保障車床的工作臺在水平面內時，可以令工件在安裝時比較方便調整。而且由于工作臺是通過導軌來支撐的，剛性好，在切削工件時保持平穩。而且車床上具備多個刀架，能夠快速換刀。大型立式車床屬于CNC數控機床，一般此類機床加工件較大，配備主軸功率較大。
二、控制要求：
1、優異低頻轉矩特性；
2、優異速度控制精度，良好弱磁控制；
3、轉矩響應速度快，電流波動??；
4、良好的過載能力及環境適應能力，運行可靠性高；
5、EMC性能優異，避免變頻對外造成干擾；
三、方案設計與說明：
1、電氣傳動工況：加工零件的切削半徑不大于6300mm；主軸電機功率：55KW；額定頻率：16.7Hz；電機70HZ弱磁運行時，轉速波動小于1轉/分，電流波動小于1A。
2、系統由一臺GD300-075G-4變頻器控制主軸電機；外置制動單元和制動電阻。
3、啟動方式采用端子啟動；速度給定由CNC控制系統給定變頻器一個0-10V模擬量電壓信號控制；
四、方案優勢：
1、優化的開環矢量控制算法，實現了優異的控制效果，低頻力矩大、動態響應性能快、穩速性能強；
2、獨特的弱磁控制技術，使常用的低頻大扭矩電機（基頻33.3Hz）速率可運行在0-200Hz；
3、優越的AVR功能，超強電網適應性，可用于電網長期偏低或電網波動等電源惡劣場合，保障輸出電壓、電流、速度穩定性。獨特的弱磁控制技術，使常用的低頻大扭矩電機（基頻33.3Hz）速率可運行在0-200Hz；
4、環境適應能力強，完全獨立風道設計加法蘭安裝模式可大幅提高抗擊油污、粉塵及濕熱等惡劣環境；
5、優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，zui大限度保障生產連續性；
上述數控機床變頻器資料由杭州三科變頻器工程部整理編輯。
