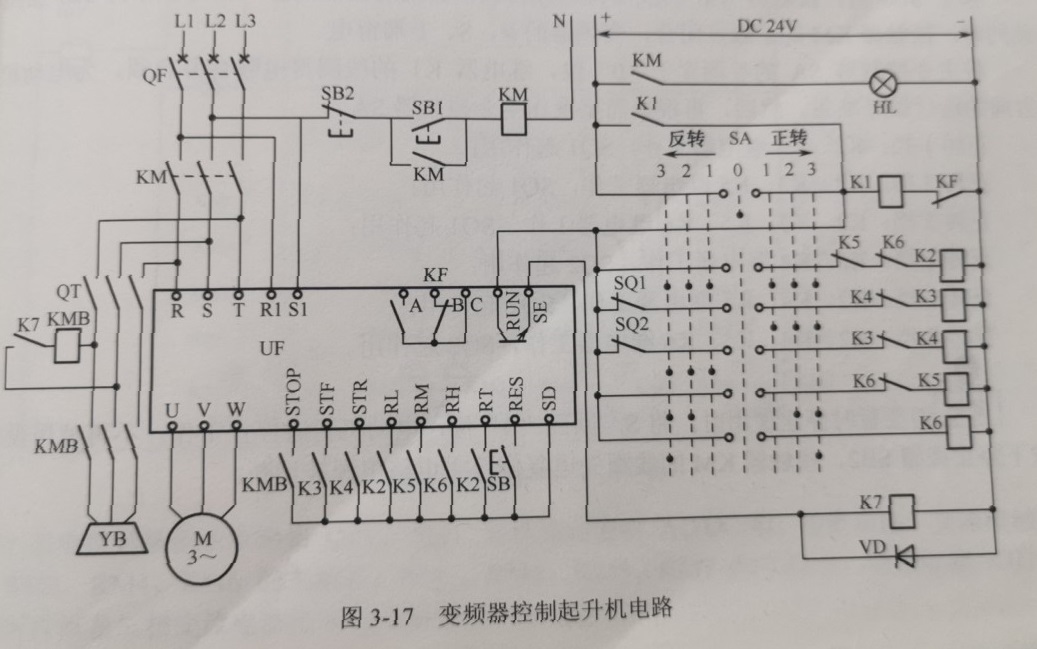

當一臺重載變頻器控制起升機時的電路如下圖所示。該電路由主電路、電源控制電路和變頻器運行控制電路三部分組成。

(1)主電路包括低壓斷路器QF、交流接觸器KM的主觸點、重載變頻器內置的 ACDCAC轉換電路、三相交流異步電動機M、負荷開關QT、制動接觸器KMB的主觸點以及制動電磁鐵YB等。

(2)電源控制電路包括控制按鈕SB1、SB2,交流接觸器KM的線圈及其輔助接點等。

(3)當重載變頻器在運行控制電路包括24V直流電源時,多擋選擇開關SA,限位開關SQ1、SQ2,正反轉變速繼電器K2~K6,“0”位保護繼電器K1,制動繼電器K7的線圈以及制動接觸器KMB的線圈等。
