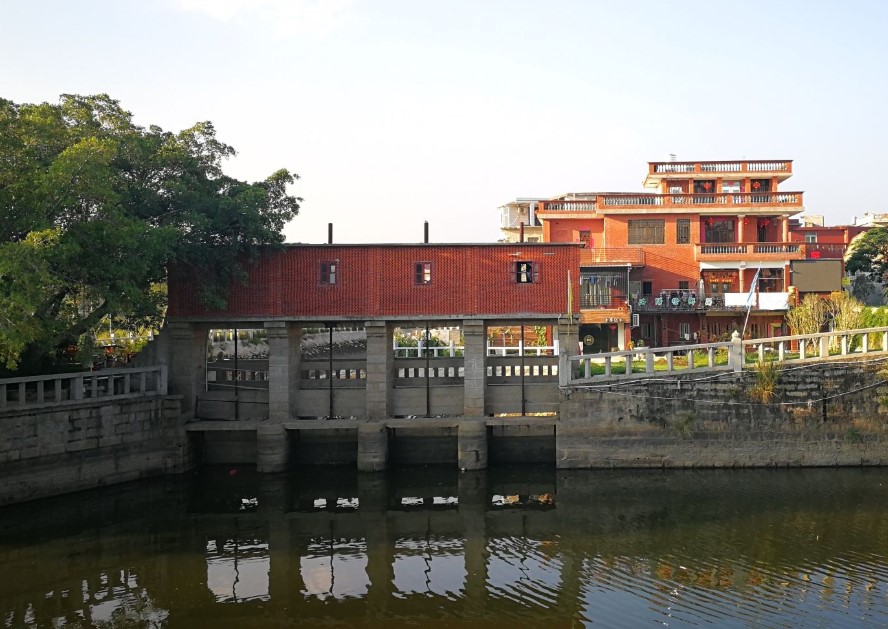

用水泵變頻器控制50*2噸防洪閘門的升降控制。
控制對象:110KW閘門絞車。
設備參數:電機功率:110KW水泵變頻器132KW加制動單元。
控制原理:可編程控制器和集散控制系統形成監控通信連接。同時可以測量閘門兩臂重量，保護過載，監控閘門內外水位相等信號，監控閘門內水位。變頻器根據PLC信號控制其運行速度和提升位置。四.系統組成:
1.變頻控制系統原理。
配置:控制柜體2200×1000×800。

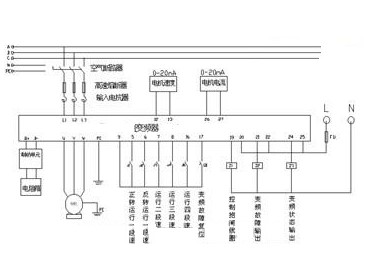

變頻變器接口圖:
不及物動詞變頻控制柜的技術參數和性能特點:
2、主要技術參數:
(1)主電路電源:三相五線制。380伏+10%。
(2)控制電路電壓:220伏。
3、系統性能特征:
(1)帶運行方式選擇開關:實現DCS-PLC的自動和手動操作，由轉換開關轉換，具有聯鎖保護功能。
(2)變頻器外接制動單元和制動電阻，解決閘門下降制動時吸收再生能量的問題。本地/遠程選擇開關:實現本地電位器的手動調速。變頻器的PID閉環調速。
(3)變頻軟起動：電動機由變頻器起動，電動機電壓采用數字自動斜度補償技術。電機緩慢加速時，系統的機械沖擊小，可以顯著延長電控部件和風機機械的使用壽命。
(4)具有完善的電機和變頻器保護功能:電機欠壓、再生過壓、過流、過載、短路、過熱保護等。
(5)具有電源電壓、電機電流等柜式儀表顯示功能。變頻器運行狀態指示燈的顯示功能。并且可以將變頻器轉速和電機運行電流以0-20ma標準模擬量的形式傳輸給DCS監控系統。
(6)變頻器故障報警指示、開關傳輸和遠程復位功能。
應用總結：采用水泵變頻器組成閘門控制系統，使閘門上下和定位平穩運行，機械沖擊很小。泄洪流量的速度和流量可以得到很好的控制。與過去相比，它更可靠，控制精度和安全性更高。
