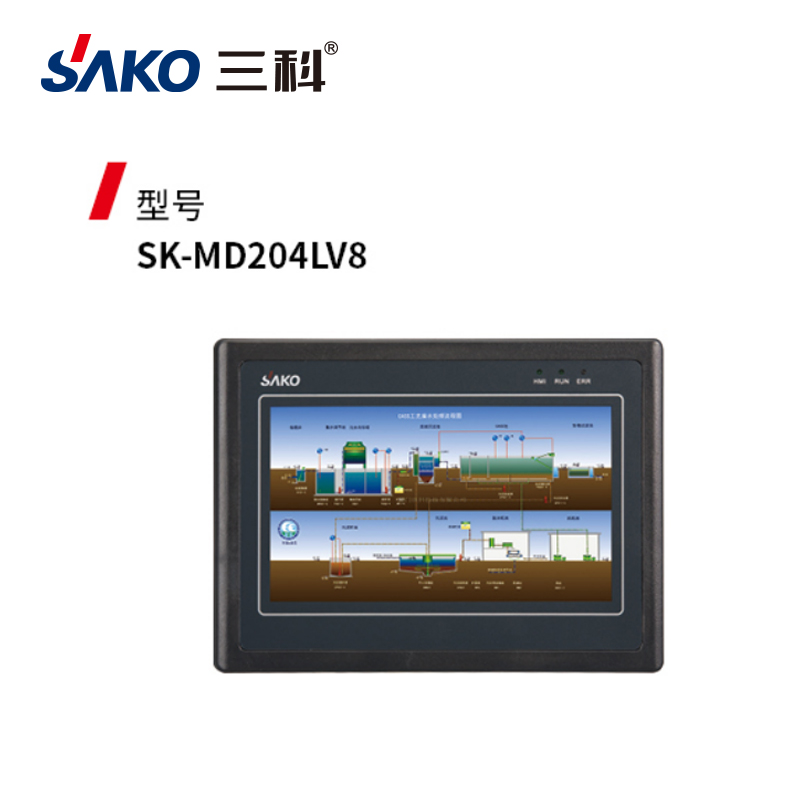

電容式觸摸屏是利用人體的電流感應進行工作的。電容式觸摸屏是是一塊四層復合玻璃屏，玻璃屏的內表面和夾層各涂有一層ITO，最外層是一薄層矽土玻璃保護層，夾層ITO涂層作為工作面,四個角上引出四個電極，內層ITO為屏蔽層以保證良好的工作環境。 當手指觸摸在金屬層上時，由于人體電場，用戶和觸摸屏表面形成以一個耦合電容，對于高頻電流來說，電容是直接導體，于是手指從接觸點吸走一個很小的電流。這個電流分從觸摸屏的四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，控制器通過對這四個電流比例的精確計算，得出觸摸點的位置。
觸摸屏系統設計
一個觸摸屏系統包括：前面板、傳感器薄膜、顯示單元、控制器板和集成支持（圖4）。
相關公司提供觸摸控制器IC、控制電路板參考設計、傳感器參考設計、集成支持和傳感器測試設備設計，而合作伙伴提供傳感器薄、傳感器和前面板的集成和控制器電路板。
相關公司提供用于1至10個按鍵和/或滑塊/滑輪的器件——QTouch系列；用于多達48個按鍵和/或滑塊/滑輪的器件——QMatrix系列；用于Single Touch和Two Touch觸摸屏的器件QFild和QTwo系列。圖5顯示了具有qt5320/5480設備的簡單系統。主機可以通過i2c兼容接口選擇觸摸屏、滑塊、滑輪和/或鍵。
圖5 觸摸屏簡易系統
上文中觸摸屏圖文資料由三科變頻器整理發布
