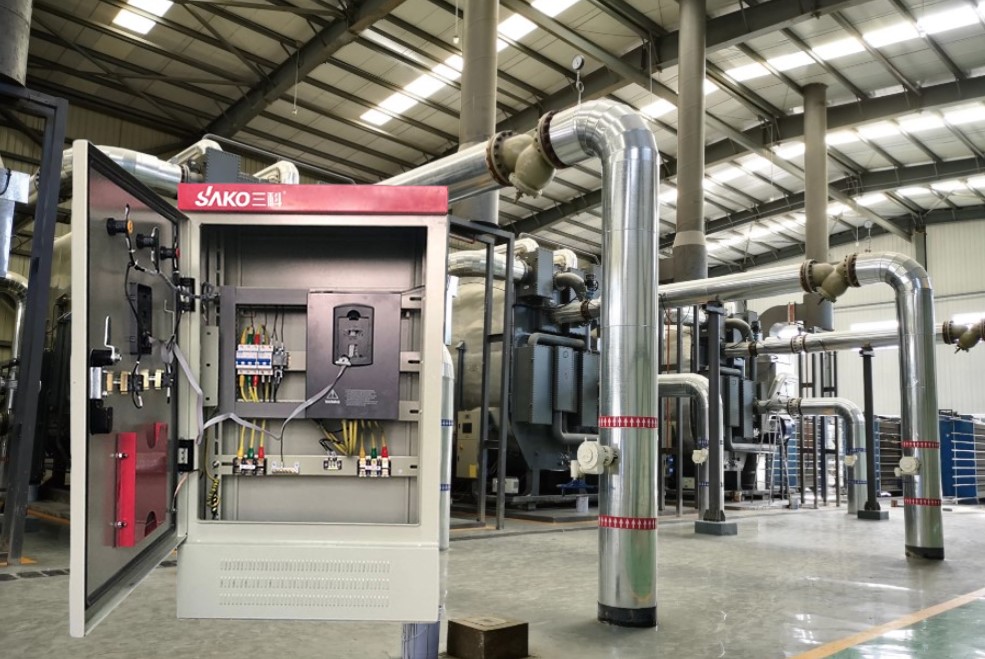

要搞清楚如何為變頻器接線，首先要明白變頻器（Variable-frequency Drive，VFD）是什么。VFD是電機調速裝置，可以輸出不同的電壓和頻率來改變電機的轉速。就這個功能來說，它是一個可變的交流電源，可以通過命令來控制，而大功率電源本質上是一種功率變換技術，需要提供大功率的輸入電源，所以需要所謂的主回路電路。而這個電源會輸出什么樣的電壓和頻率，是由人控制的，還是由人指揮的其他設備控制的，這就需要控制回路電路。
VFD的結構是先將工頻電源整流成DC，再逆變成變壓變頻電源驅動電機。任何VFD只要接主電路和控制電路都一樣。
控制電路的接線
VFD控制電路可分為模擬和數字。
1、控制回路端子接線應采用屏蔽線或雙絞線，且必須與主回路和高壓回路(包括200V繼電器程序回路)分開接線。
2.由于控制電路的頻率輸入信號是小電流，在觸點輸入的情況下，為了防止接觸不良，小信號觸點應采用兩個并聯節點或雙觸點。
3.控制電路的接線一般采用0.3 ~ 0.75 m2的電纜。
