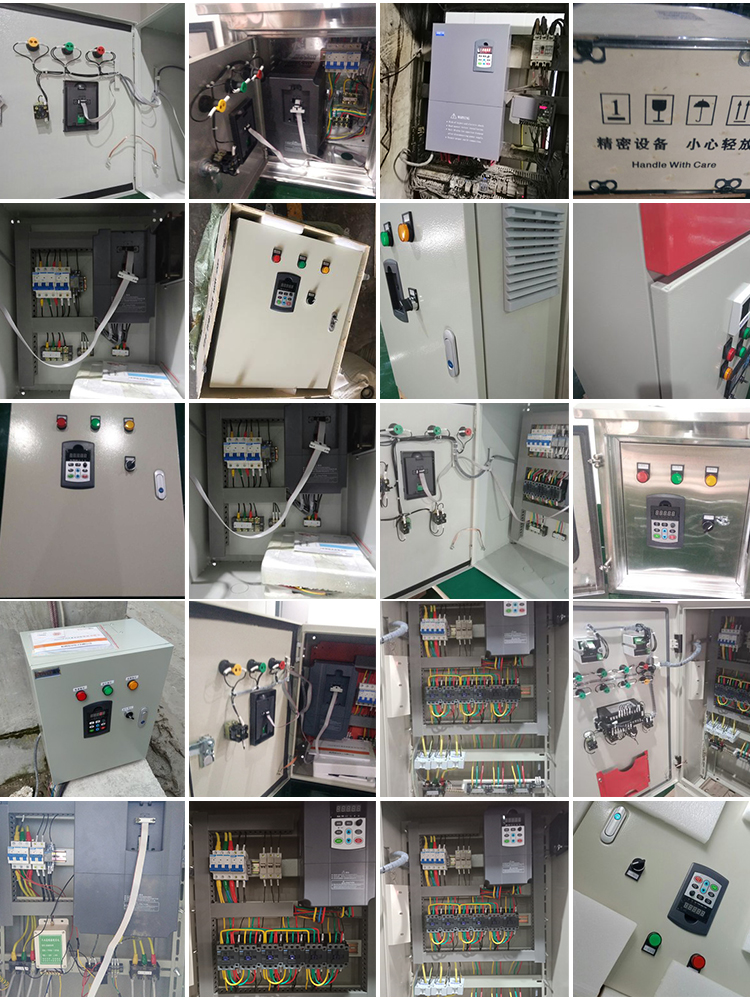

變頻控制柜在設計安裝時，首先就要把箱內所有電器按照各種要求，確定它們的擺放位置。充分考慮散熱的流道以及輸入、輸出電線接線的安全方便。當變頻控制柜合理運用纜線安裝后是非常美觀。
變頻控制柜在設計安裝時，首先就要把箱內所有電器按照各種要求，確定它們的擺放位置。充分考慮散熱的流道以及輸入、輸出電線接線的安全方便。還有三相或單相動力線與PLC控制線走向。塑料線槽、安裝導軌、各種傳感器的輸入接線端子等。動力線和PLC引入和輸出線，根據所控制的負載的大小，選擇留有一定余量的五芯或四芯橡導電纜線。
其中變頻器的安裝線的輸入、輸出和直流電源用不一樣的顏色分開。變頻器的接地用藍黃雙色PE線接地。所有的輸入線用一個顏色纜線，顏色可根據自己的喜愛選用，但切記不可與其它已用纜線顏色重合。對于溫度傳感器、各種編碼器的輸入線用屏蔽線輸入。對于PLC的輸出線按同一顏色。所有PLC線的接頭一定要用安裝線的專用塑銅接頭進行壓接。至于專用銅塑接頭顏色無嚴格要求。
把變頻控制柜內所有接線的接頭，用碼管機，根據變頻器電路圖上的編號和電路總圖的要求，對應用不同直徑的梅花管打好標記，一一對應，便于查找維修。
對變頻器至控制繼電器的安裝導軌到輸出接線端子，根據輸出的點數多少，可適當選用單層或雙層接線端子排。注意點對點的接線不能多余太多，多余線剪掉重新做一個頭。塑料安裝線槽的大小，要根據變頻器所控制的繼電器的多少合理選擇規格尺寸，線槽要橫平豎直，且用鉚釘緊固。
注意將變頻器的I/o接線與電動設備的接線分槽而走，變頻控制柜安裝位置盡可能遠離干擾源，接好專用接地保護。為了被免電力線的干擾變頻器，最好在
變頻控制柜內采取安裝一定容量的隔離變壓器。
