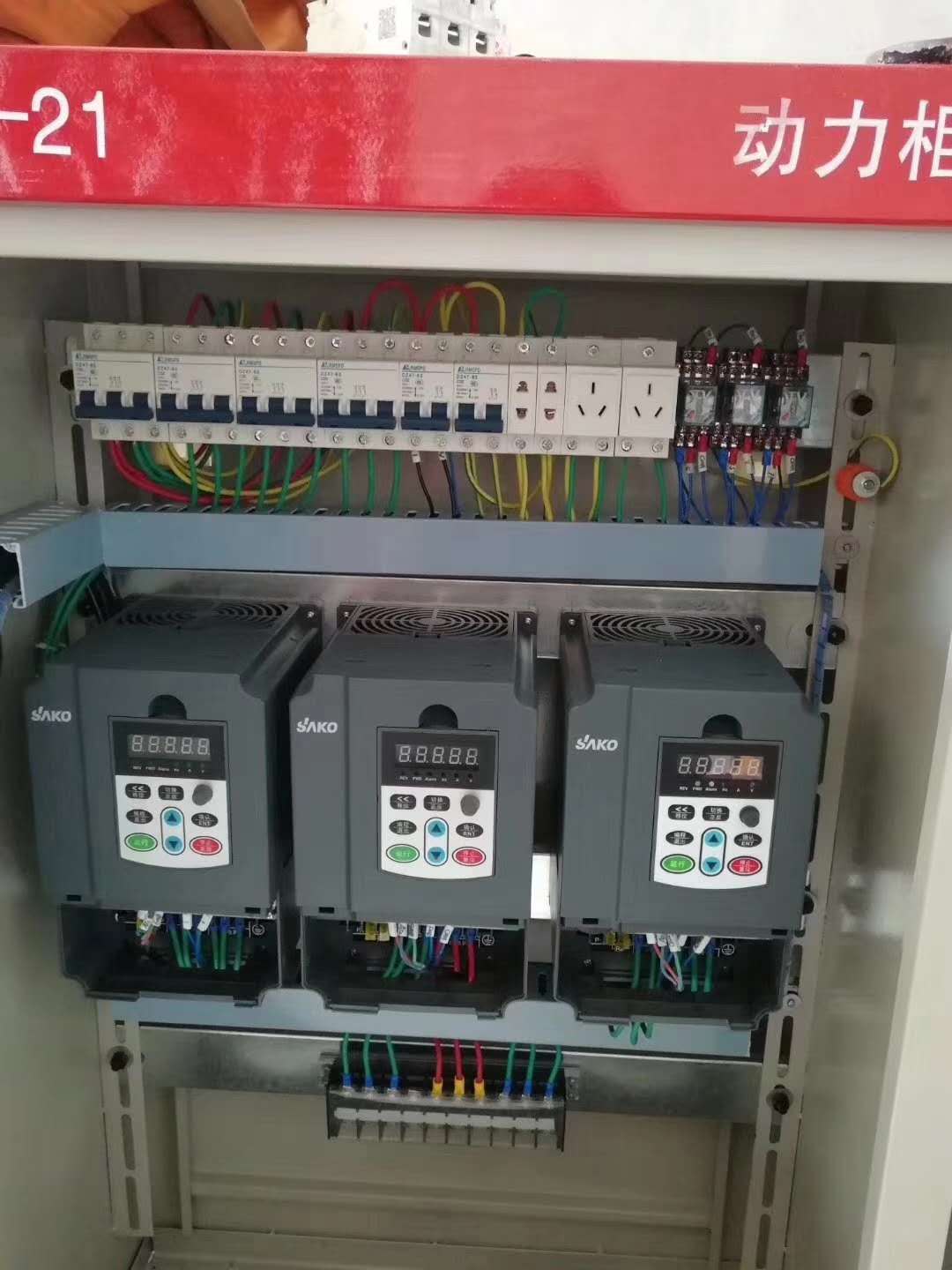

變頻控制柜設計要求詳解：電氣構件接線圖的繪圖
電氣部件的接線圖是基于部件電氣的基本原理和電氣產品部件的設計圖，表示設備設備的連接關系，是電氣設置、檢查、檢查線的依據。連接圖應按照以下標準繪制：
(1)接線圖相接線表的繪圖應適用GB6988.6—1993中《控制系統功能表圖的繪制》的要求。
(2)所有電氣元件和導線都應在電氣線路示意圖中注明字母符號和接線編號。電路原理圖的目錄號、終端號和傳輸線號應分別適用于GB5094-1985電氣技術工程編碼、GB4026-1992電子設備終端和專用導線終端數字編碼和GB4884-1985導線標識。
(3)與電氣電路原理圖不一樣，在接線圖上同一電器產品元件的每個一部分(斷路器、電磁線圈等)務必畫在一起；
(4)電氣接線圖一律選用細線框繪圖。接線方法分為板前接線和板后接線兩種，一般選擇板前接線，對于簡單的電氣控制系統，電氣產品部件總數少，接線關聯不復雜，可以立即繪制部件之間的接線復雜的部件，電氣產品部件總數多，接線復雜的情況下，一般選擇接線槽
(5)接線圖上應標明布線用的各種各樣輸電線的型號規格、規格型號、截面及色調規定等。
(6)當元件與外部電路連接時，大截面?zhèn)鬏斁€的接入線應由射頻連接器連接，其他連接應由終端連接。
上述變頻柜相關內容由杭州三科變頻公司工程部維修人員整理發布。
